LV Distribution Board Monitoring System · FIAD AG Besleme Panosu İzleme Sistemi · FİAD

Monitor incoming and outgoing feeders in your LV distribution board AG dağıtım panosunun besleme giriş ve çıkışlarını izleyin

FIAD is an LV power and energy analyzer. Together with the Wireless Conductor Monitors, it analyzes the incoming supply and all outgoing feeders of an LV distribution board. Its compact size, communication capabilities and flexible mounting also make it suitable for distribution boxes in the field. With NB-IoT, Ethernet and RS-485 interfaces and support for the MQTT, IEC 104 and Modbus protocols, it can operate as a SCADA RTU or as an IIoT node. Meter reading, an optical port, digital inputs and outputs, and a thermistor interface make it a comprehensive monitoring node. FİAD, bir AG güç ve enerji analizörüdür. Kablosuz İletken İzleyicilerle birlikte, bir AG dağıtım panosunun girişini ve tüm çıkışlarını analiz eder. Boyutları, haberleşme imkânları ve montaj seçenekleri sayesinde sahadaki dağıtım kutularında da kullanılabilir. NB-IoT, Ethernet ve RS-485 arayüzleri ile MQTT, IEC 104 ve Modbus protokolleri sayesinde bir SCADA RTU'su ya da bir IIoT düğümü olarak çalışabilir. Sayaç okuma, optik port, dijital giriş-çıkış ve termistör arayüzleriyle kapsamlı bir izleme düğümüdür.

IEC 61000-4-30 compliant power quality (voltage and current) measurements IEC 61000-4-30 uyumlu güç kalitesi (gerilim ve akım) ölçümleri
Voltage and current harmonics Gerilim ve akım harmonikleri
Active, reactive, and apparent power Aktif, reaktif ve görünür güç
Power and energy measurements for the supply input (main busbar) and outgoing feeders Besleme girişi (ana bara) ve besleme çıkışları için güç ve enerji ölçümleri
Detection of feeder fuse trips Besleme çıkışı sigorta açmalarının tespiti

NB-IoT, Ethernet and RS-485; MQTT, IEC 104 and Modbus NB-IoT, Ethernet ve RS-485 arayüzleri; MQTT, IEC 104 ve Modbus protokolleri
Operates as a SCADA RTU or as an IIoT node SCADA RTU'su ya da IIoT düğümü olarak çalışır
Suitable for distribution boxes in the field, too Sahadaki dağıtım kutularında da kullanılabilir
Measures transformer surface and conductor temperatures Trafo yüzeyi ve iletken sıcaklıklarını ölçer

Technical specifications Teknik özellikler

Voltage connectionGerilim bağlantısı

Offers various options for connecting to the voltage signals in the metering panel or directly to the busbar Ölçü panosundaki gerilim sinyallerine ya da doğrudan baraya bağlanmak için çeşitli seçenekler sunar

Incoming feeder currentsGiriş fideri akımları

The currents at the input of the LV supply arrangement are measured by connecting current transformers AG besleme düzeneğinin girişindeki akımlar, akım trafoları bağlanarak ölçülür

Feeder currentsBesleme çıkışı akımları

The current at each outgoing feeder is monitored via Wireless Conductor Monitor Her besleme çıkışındaki akım Kablosuz İletken İzleyicileri aracılığı ile izlenir

Power & energyGüç ve enerji

For each outgoing feeder, active, reactive, and apparent power and energy are calculated using the voltage virtualization technique Her besleme çıkışı için aktif, reaktif ve görünür güç ile enerji; gerilim sanallaştırma tekniğiyle hesaplanır

Fuse trip detectionSigorta açmasının tespiti

At each outgoing feeder, the presence of phase-to-phase and phase-to-neutral voltage is detected non-invasively; overcurrent-induced fuse trips are captured Her besleme çıkışında faz-faz ve faz-nötr gerilim varlığı non-invaziv olarak tespit edilir; aşırı akım kaynaklı sigorta açmaları yakalanır

TemperatureSıcaklık

Ambient temperature, transformer surface temperature and the surface temperature of a phase conductor at each outgoing feeder can be monitored Ortam sıcaklığı, trafo yüzey sıcaklığı ve her besleme çıkışında bir faz iletkeninin yüzey sıcaklığı izlenebilir

CommunicationHaberleşme

NB-IoT, Ethernet and RS-485 interfaces; no extra unit needed for device-to-device or device-to-information-system communication NB-IoT, Ethernet ve RS-485 arayüzleri; cihazlar arası ve bilgi sistemine haberleşme için ek ünite gerekmez

ProtocolsProtokoller

MQTT, IEC 60870-5-104 (IEC 104), Modbus; operates as a SCADA RTU or as an IIoT node MQTT, IEC 60870-5-104 (IEC 104), Modbus; SCADA RTU'su ya da IIoT düğümü olarak çalışır

InterfacesArayüzler

Meter reading via optical port; digital inputs and outputs; thermistor input Optik port ile sayaç okuma; dijital giriş ve çıkışlar; termistör girişi

InstallationKullanım yeri

LV distribution boards in substations and distribution boxes in the field Trafo merkezlerindeki AG dağıtım panoları ve sahadaki dağıtım kutuları

How it works Nasıl çalışır

MeasuresÖlçer

Measures voltage and current at the LV busbar of the transformer. Trafonun AG barasında gerilim ve akımı ölçer.

CollectsToplar

Receives feeder currents and conductor temperatures wirelessly from the conductor monitors. İletken izleyicilerden fider akımlarını ve iletken sıcaklıklarını kablosuz olarak alır.

CalculatesHesaplar

Calculates power and energy for every feeder and detects fuse trips. Her besleme çıkışı için güç ve enerjiyi hesaplar, sigorta açmalarını tespit eder.

Deliversİletir

Sends the results to the cloud, your information system or SCADA (MQTT, IEC 104, Modbus). Sonuçları buluta, bilgi sisteminize ya da SCADA'ya iletir (MQTT, IEC 104, Modbus).

Use cases Kullanım senaryoları

Feeder-level load and energy monitoring in LV distribution boards AG panolarında besleme çıkışı bazında yük ve enerji izleme

Remote detection of fuse trips and faster fault response Sigorta açmalarının uzaktan tespiti ve arızaya daha hızlı müdahale

Observing substations and street distribution boxes outside SCADA coverage SCADA kapsamı dışındaki trafo merkezleri (TM) ve sokak dağıtım kutularının (SDK) izlenmesi

Early warning of overloading from conductor temperatures İletken sıcaklıklarından aşırı yüklenmenin erken fark edilmesi

It can be used as a standalone power quality analyzer at a single supply point Tek başına bir besleme noktasında güç kalitesi analizörü olarak kullanılabilir

Commissioning new feeders without laying signal cables Yeni besleme çıkışlarının sinyal kablosu döşemeden devreye alınması

Standalone or together with Birlikte çalışabildiği ürün

LV Distribution Board Monitoring System AG Besleme Panosu İzleme Sistemi

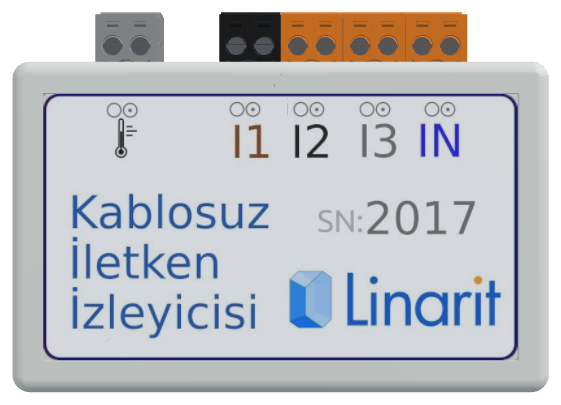

Wireless Conductor MonitorKablosuz İletken İzleyici

Clips onto each feeder, powers itself from the line and sends current and conductor temperature to FIAD. Her besleme çıkışına takılır, enerjisini hattan üretir; akım ve iletken sıcaklığını FİAD'a gönderir.

Learn moreİncele →

Designed end to end by Linarit, tailored to your needsUçtan uca Linarit tasarımı, ihtiyacınıza göre uyarlanır

Every component of the system is developed by Linarit, from electronic hardware, embedded software and communication to cloud services and user interfaces. This means the measured parameters, communication method, reports, dashboards and integrations can all be customized to your organization's needs. Elektronik donanım, gömülü yazılım ve haberleşme altyapısından bulut servislerine ve kullanıcı arayüzlerine kadar sistemin tüm bileşenleri Linarit tarafından geliştirilir. Bu sayede ölçülen parametreler, haberleşme yöntemi, raporlar, panolar ve entegrasyonlar kurumunuzun ihtiyaçlarına göre özelleştirilebilir.
