LV Distribution Board Monitoring System · Wireless Conductor Monitor AG Besleme Panosu İzleme Sistemi · Kablosuz İletken İzleyici

Monitor your feeders without laying a single signal cable Besleme çıkışlarını tek bir sinyal kablosu döşemeden izleyin

The Wireless Conductor Monitor is installed on each feeder of an LV distribution board. Its current transformers are wrapped around the phase and neutral conductors, and it sends the measured currents wirelessly to FIAD. It harvests its operating energy from the magnetic field of the current in the line it monitors: no battery, no power supply and no signal cabling. Kablosuz İletken İzleyici, AG besleme panosunda her besleme çıkışına takılır. Akım trafoları faz ve nötr iletkenlerine sarılır; ölçtüğü akımları kablosuz olarak FİAD'a gönderir. Çalışma enerjisini izlediği hattaki akımın manyetik etkisinden kendisi üretir: pil, besleme ya da sinyal kablosu gerektirmez.

  • Three-phase and neutral current measurement with current transformers Akım trafolarıyla üç faz ve nötr akım ölçümü
  • No signal cabling: data goes wirelessly to FIAD Sinyal kablosu yok: veriler kablosuz olarak FİAD'a iletilir
  • Energy harvesting: powers itself from the monitored line Enerji hasadı: çalışma enerjisini izlediği hattan üretir
  • Conductor surface temperature via a thermistor Termistör ile iletken yüzey sıcaklığı ölçümü
  • Supports detection of feeder fuse trips Besleme çıkışı sigorta açmalarının tespitine katkı
  • New feeder? Just wrap the current transformers Yeni fider mi? Akım trafolarını sarmak yeterli
Contact Us Bize Ulaşın

Technical specifications Teknik özellikler

Current measurementAkım ölçümü
I1, I2, I3 and IN, via current transformers wrapped around the phase and neutral conductors Faz ve nötr iletkenlerine sarılan akım trafolarıyla I1, I2, I3 ve IN
TemperatureSıcaklık
Thermistor input for the surface temperature of a phase conductor Bir faz iletkeninin yüzey sıcaklığı için termistör girişi
Power supplyBesleme
Energy harvesting from the magnetic field of the current in the monitored line; no battery or external supply İzlenen hattaki akımın manyetik alanından enerji hasadı; pil ya da harici besleme gerekmez
CommunicationHaberleşme
Wireless, to FIAD; no signal cabling inside the board FİAD'a kablosuz; pano içinde sinyal kablosu gerekmez
Power & energyGüç ve enerji
Calculated by FIAD from the transmitted currents for every feeder İletilen akımlardan her besleme çıkışı için FİAD tarafından hesaplanır
InstallationKurulum
Current transformers are wrapped around the conductors; existing boards can be retrofitted Akım trafoları iletkenlere sarılır; mevcut panolara sonradan eklenebilir

How it works Nasıl çalışır

Wraps aroundSarılır

Current transformers are wrapped around the feeder's phase and neutral conductors. Akım trafoları besleme çıkışının faz ve nötr iletkenlerine sarılır.

Powers itselfEnerjisini üretir

Harvests its operating energy from the magnetic field of the line current. Çalışma enerjisini hat akımının manyetik alanından üretir.

MeasuresÖlçer

Measures phase and neutral currents and the conductor surface temperature. Faz ve nötr akımlarını ve iletken yüzey sıcaklığını ölçer.

SendsGönderir

Sends the measurements wirelessly to FIAD, which calculates power and energy. Ölçümleri kablosuz olarak FİAD'a gönderir; güç ve enerji orada hesaplanır.

Use cases Kullanım senaryoları

Works together with Birlikte çalıştığı ürün

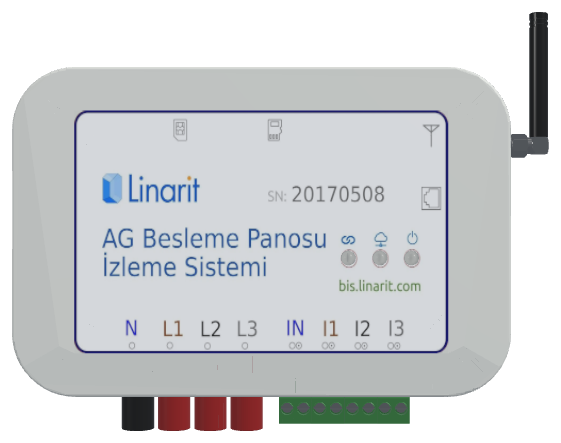

LV Distribution Board Monitoring System AG Besleme Panosu İzleme Sistemi

LV Distribution Board Monitoring System · FIADAG Besleme Panosu İzleme Sistemi · FİAD

Collects the conductor monitors' data, calculates power and energy for every feeder and connects to SCADA. İletken izleyicilerin verilerini toplar, her besleme çıkışının güç ve enerjisini hesaplar, SCADA'ya bağlanır.

Learn moreİncele →

Customizable systemÖzelleştirilebilir sistem

Designed end to end by Linarit, tailored to your needsUçtan uca Linarit tasarımı, ihtiyacınıza göre uyarlanır

Every component of the system is developed by Linarit, from electronic hardware, embedded software and communication to cloud services and user interfaces. This means the measured parameters, communication method, reports, dashboards and integrations can all be customized to your organization's needs. Elektronik donanım, gömülü yazılım ve haberleşme altyapısından bulut servislerine ve kullanıcı arayüzlerine kadar sistemin tüm bileşenleri Linarit tarafından geliştirilir. Bu sayede ölçülen parametreler, haberleşme yöntemi, raporlar, panolar ve entegrasyonlar kurumunuzun ihtiyaçlarına göre özelleştirilebilir.

Let's Discuss Your Needs İhtiyacınızı Konuşalım
  • Electronic hardwareElektronik donanım
  • Embedded softwareGömülü yazılım
  • CommunicationHaberleşme
  • Cloud, dashboards & user interfacesBulut, panolar ve arayüzler
